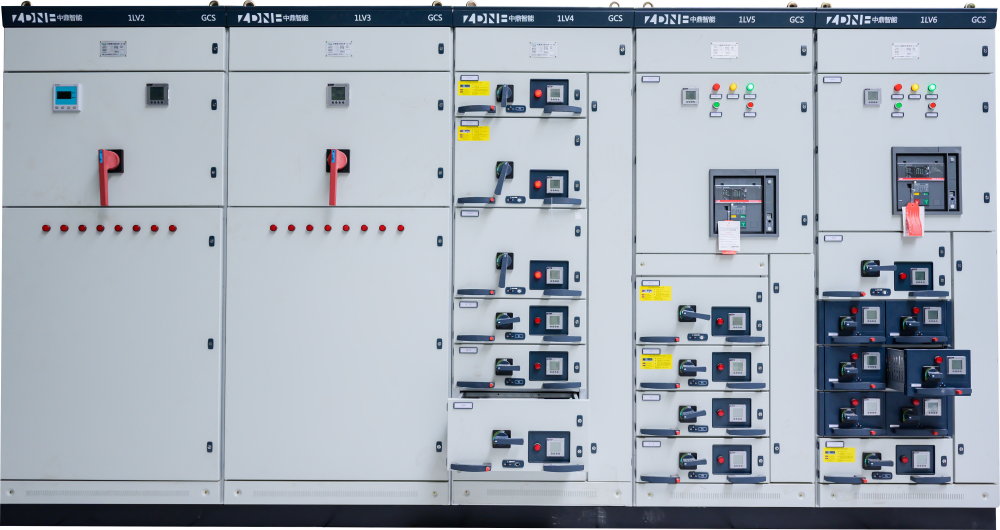

GCS型低压抽出式开关设备

· 产品概述

GCS型低压抽出式开关柜（以下简称"开关设备"）适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要。

开关设备适用于三相交流频率50（60）Hz、额定工作电压380V（400）、（690）额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

· 使用环境条件

·周围温度不高于+40℃，不低于-5℃。24小时内平均温度不高于+35℃，超过时需要根据实际情况降容运行；

·户内使用，使用的海拔不得超过2000m；

·周围空气相对温度的变化可能会偶然产生凝露的影响；

·设备安装面与垂直面倾斜度不得超过5%，且整组柜列相对平整；（符合GBJ23282标准）；

·设备应安装在无剧烈振动、冲击，以及不足以使电气元件受到不应有腐蚀的场所；

· 主要技术参数

· 结构特点

·设备的主构架采用KB型材，构架采用拼装和部分焊接两种形式。

·设备各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。

·设备的电缆室上下均有进出线通道。

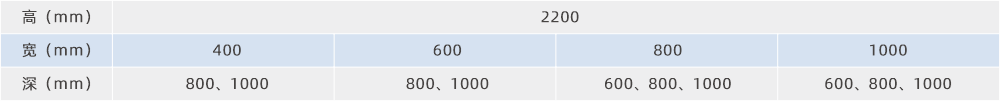

·设备柜体的尺寸系列如下表：

· 功能单元

·一个抽屉为一个独立功能单元

·抽屉分为二分之一单元、一单元、二单元、三单元四个尺寸系列，回路的额定电流在400A以下。一个单元抽屉的尺寸为：160（高）×560（宽）×407（深）二分之一单元抽屉的宽度280，二单元、三单元仅以高度做二倍、三倍的变化，其余尺寸均同1单元。

·相同功能单元的抽屉可以方便的实现互换。

·设备的每柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉。

·抽屉进出线根据回路电流的大小采用不同片数的同一规范片式接插件，一片接插件<200A。

·二分之一抽屉与电缆室的转接，采用背板式结构的转接件。单元抽屉与电缆室的转接采用棒式结构的转接件。

·抽屉面板有合、分、试验、抽出等位置的明显标志，抽屉设有机械联锁装置。馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆连接通过转换件或转接铜排实现，既提高了电缆的使用可靠性，又极大方便了用户对电缆的安装与维护。

·电缆室有两个宽度尺寸（240mm和440mm）可供选用，视电缆数量、截面和用户安装维修方面的要求而定。

·设备的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户和计算机接口的需要。

·以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。设备按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N、PEN方式柜体的防护等级为IP30、IP40，用户可以按需要选用。
